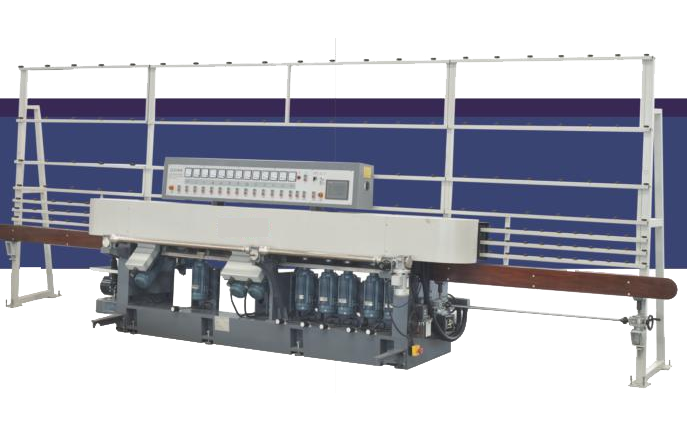

تتبنى آلة الشطف المستقيم PAXB-471A (12 عجلة) هيكلاً ذو محامل بدون سلسلة، حيث يمكن رفع وخفض أعمدة الدوران، وهي مُعدّات متخصصة لشطف الحافة المائلة والحافة السفلية للزجاج المسطح أو العدسات. تمتلك هذه الماكينة نطاق معالجة واسعًا، حيث يمكنها طحن زجاج صغير بحجم 30 مم × 30 مم على الأقل (1 بوصة × 1 بوصة)، ويمكن أن يصل عرض الحافة المائلة المُعالَجة إلى 50 مم (2-3/8 بوصة). يتم التحكم في النظام بواسطة PLC ويمكن التبديل بين الوضعين التلقائي واليدوي. تعرض واجهة المستخدم البشرية بوضوح معاملات مختلفة مثل سمك الزجاج وعرض وزاوية الحافة المائلة وسمك الزجاج المتبقي وسرعة المعالجة. يتم إدخال المعاملات وتعديلها بشكل بديهي ومريح وبدرجة أتمتة عالية. يستخدم نظام نقل السرعة تحكمًا بالتردد، ويستخدم محرك القيادة الرئيسي محركًا متغير التردد. يمكن طحن اللوحة الخلفية على الماكينة، وهي مجهزة بجهاز تنظيف تلقائي للوحة الخلفية.
| نطاق السرعة |
0.5 ~ 8 م/دقيقة |
|
أقل مساحة معالجة |
30 × 30 مم |
|
أقصى عرض لحرف الشطف المُعالَج |
50 مم |
|
سمك الزجاج المُعالَج |
3 ~ 19 مم |
|
زاوية حرف الشطف المُعالَجة |
3~45° |
|
القدرة الإجمالية |
28 كيلوواط |
|
الوزن الإجمالي |
حوالي 5.5 طن |
|
المساحة المشغولة |
7800×1600×2200 مم |

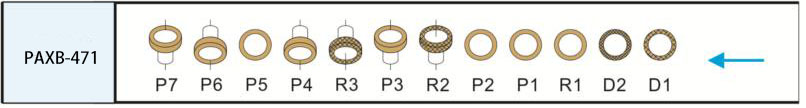

ترتيب العجلات:
|
الرقم |
الوصف |
المواصفات |
الكمية |
الملاحظة |
|
1-3 |
عجلة ماسية |
Φ150XΦ22X38 |
كل منها 1 |
شطف خشن |
|
4 |
عجلة قلمية سفلية |
Φ175 XΦ22XR2 |
1 |
تجهيز سفلي خشن |
|
5-8 |
عجلة راتنجية |
Φ150XΦ22X38 |
كل منها 1 |
شطف ناعم |
|
9-12 |
عجلة لباد |
Φ150XΦ70X30 |
كل منها 1 |
تلميع الحرف |
التكوين الرئيسي:
|
الرقم |
الوصف |
الماركة / المادة |
الميزة |
|
1 |
متحكم منطقي مبرمج (PLC) |
Siemens |
جودة عالية، أداء ممتاز |
|
2 |
المحرك |
CDQC |
دقة دوران عالية، اهتزاز محور ودُعم صغير |
|
3 |
قاطع دائرة (كنتاكتور) |
Schneider |
جودة عالية، أداء ممتاز |
|
4 |
مرحل حمل حراري زائد |
Schneider |
جودة عالية، أداء ممتاز |
|
5 |
مفتاح الحمل الرئيسي |
Schneider |
جودة عالية، أداء ممتاز |
|
6 |
مٌشفر (Encoder) |
Kubler |
جودة عالية، أداء ممتاز |
|
7 |
مرحل وسيط |
Siemens |
جودة عالية، أداء ممتاز |
|
8 |
مصدر طاقة التبديل |
Omron |
جودة عالية، أداء ممتاز |
|
9 |
واجهة التحكم |
MCGS |
شاشة ملونة حقيقية، صورة واضحة وأداء مستقر |
|
10 |
محول التردد (إنفرتر) |
Rexroth / Schneider |
جودة عالية، أداء ممتاز |
|
11 |
الهيكل والعمود |
حديد الزهر |
متانة عالية، تشوه صغير، وامتصاص جيد للصدمات |
|
12 |
القضبان التوجيهية الأمامية والخلفية |
حديد الزهر |
متانة عالية، تشوه صغير، وامتصاص جيد للصدمات |
|
13 |
عربة عمود الدوران الرئيسي |
حديد الزهر |
كشط يدوي، فجوة صغيرة ومتانة عالية |
|
14 |
القضيب التوجيهي |
40Cr |
تقسية متكاملة، تصل الصلادة إلى HRC 52-56، مقاوم للتآكل |
|
15 |
الوسادات الأمامية والخلفية |
فولاذ 45، مغلف بمطاط النتريل |
متانة عالية، لا يتشوه أثناء التثبيت، ويمكن إعادة اللصق، عمر افتراضي طويل |
|
16 |
محرك القيادة الرئيسي |
محرك متغير التردد |
عزم ثابت عند السرعة المنخفضة، قدرة ثابتة عند السرعة العالية |
|
17 |
سير التوقيت |
PU مستورد |
دائري عديم الوصلات، دقة ومتانة عالية |
